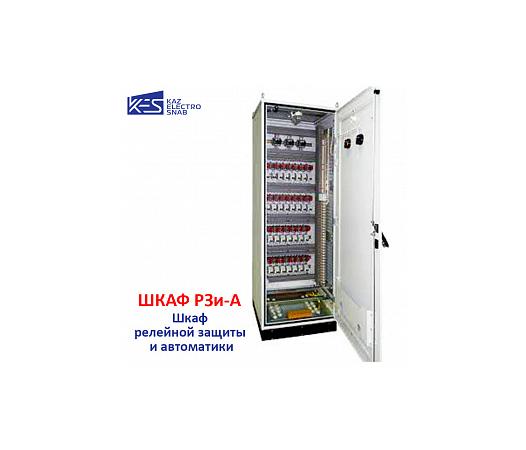

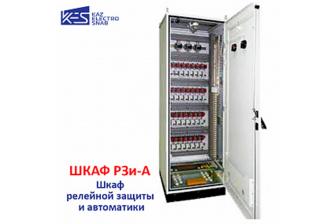

Реле қорғанысы және автоматика шкафы (РҚА) 35–110 кВ

35–110 кВ РҚА (реле қорғанысы және автоматика) шкафтары

Реле қорғанысы және автоматика (РҚА) шкафтары мен құрылғылары 35–500 кВ кернеулі энергетикалық нысандарды (трансформаторлық қосалқы станциялар, трансформаторлар, автотрансформаторлар, генераторлар, генератор-трансформатор блоктары, электр жеткізу желілері) басқару, автоматика, қорғаныс, бақылау, параметрлерді өлшеу және сигнал беру үшін қолданылады.

Олар жаңадан салынатын немесе жаңғыртылып жатқан энергетикалық жүйелерде, сондай-ақ ескірген немесе істен шыққан РҚА панельдерін ауыстыру үшін пайдаланылады.

Шкафтарды қолдану салалары:

• Күштік трансформаторларды қорғау
• Автотрансформаторларды қорғау
• Шиналар мен шиналық құрылымдарды қорғау
• Генераторлар мен генератор-трансформатор блогын қорғау
• Күштік ажыратқыштарды қорғау, автоматтандыру және басқару
• Секциялық (шиналарды байланыстыратын) ажыратқыштарды қорғау және басқару
• Айналма ажыратқышты қорғау және басқару
• Ажыратқыштың істен шығуын резервтеу (УРОВ)
• Жергілікті апатқа қарсы автоматика (АЛАР, АОПН, АВР, АЧР және т.б.)
• Орталық сигнализация
• Шунтирлеуші реакторларды қорғау
• Статикалық конденсатор батареяларын қорғау

Функциялары мен ерекшеліктері:

• Бір РҚА шкафы мен апаттық автоматика панелі бірнеше қорғаныс түрлерін біріктіре алады, соның ішінде:
• Апаттық жағдайларды тіркеу
• Зақымдану орнын анықтау
• Электр жабдығын қашықтан басқару
• Іске қосу мен баптауға ыңғайлы — микропроцессорлық құрылғыларды тексеру уақыты едәуір қысқарады
• RTDS кешенінде жобалық шешімдердің тиімділігі мен параметрлердің дұрыстығын зерттеу мүмкіндігі
• IEC 61850 протоколы бойынша АСУ ТП жүйесіне интеграциялау мүмкіндігі
• Жетілдірілген өзі-өзіне диагностика жасау жүйесі, ақаулар туралы есеппен
• IEC заманауи стандарттарына сай жоғары электромагниттік кедергілерге төзімділік
• Құрылғы жұмыс режимін және уставкаларды басқару
• Тұрақты ток пен айнымалы токтың өлшеу тізбектері үшін төмен энергия тұтыну

Құрылымы:
