Күштік тарату жәшіктері ЯПБВ, ЯРВ, ЯВЗ, ЯПБВУ

ЯРП-11

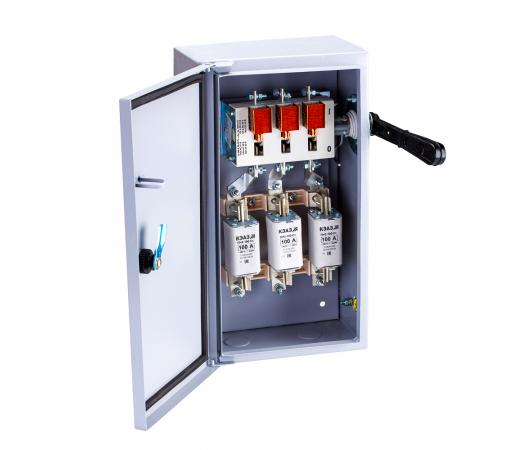

ЯРП-11 сериялы күштік жәшіктер электр тізбектерін шамадан тыс жүктеме және қысқа тұйықталу токтарынан қорғаныс және коммутациялау үшін арналған. Серия құрамына мыналар кіреді: ЯРП-11-31-54-УХЛ3, ЯРП-11-35-54-УХЛ3, ЯРП-11-37-54-УХЛ3, ЯРП-11-39-54-УХЛ3.

Мақсаты:

• Жоғары сапа
• IP54 қорғаныс дәрежесі

Шартты белгі құрылымы:

ЯРП-11-ХХ-ХХ-ХХХХ

ЯРП - рубильник пен сақтандырғыштармен жабдықталған жәшік

11 - серияның шартты нөмірі

ХХ - номиналды ток мәнінің шартты белгісі:

31 - 100А;
35 - 250А;
37 - 400А;
39 - 630А.

ХХ - ГОСТ 14254 бойынша қорғаныс дәрежесі

ХХХХ - ГОСТ 15150 бойынша климаттық орындалуы мен орнату категориясының шартты белгісі

Күштік жәшіктің сұлбалық электр схемасы:

Жәшіктер мен шкафтар машинасалу және отын-энергетика салаларында, энергетика кәсіпорындарында, тұрғын үй-коммуналдық шаруашылықтарда, теміржол көлігінде, атом электр станцияларының объектілерінде қолданылады. Оларды келесі орындарға орнатуға болады:

• Құрылыс конструкцияларына тікелей;
• Жер үстіндегі стационарлық жинақты құрылғыларға;
• Тұрғын, қоғамдық және өнеркәсіптік ғимараттардың енгізу-тарату құрылғыларына;
• Тарату шкафтары мен пункттеріне, трансформаторлық қосалқы станцияларға, басқару жәшіктері мен шкафтарына, атом электр станцияларының объектілеріне.

Пайдалану шарттары:

• Теңіз деңгейінен биіктігі – 2000 м-ден аспауы керек
• Климаттық әсерлер бойынша – УХЛ және Т орындалуы, орналастыру санаты – 3 және 1 (ГОСТ 15150-69 бойынша)
• Механикалық факторлар бойынша – М3 пайдалану жағдайлары тобы (ГОСТ 17516.1-90 бойынша)
• Қоршаған ортаның ластану дәрежесі – 3. Ортаның жағдайы ГОСТ 14255 талаптарына сәйкес болуы тиіс және НКУ жұмысына кедергі келтіретін газдар, сұйықтықтар және шаң болмауы қажет
• Жұмыс режимі – үздіксіз
• Кеңістіктегі жұмыс жағдайы – тік күйде орнату
• Егер қоршаған орта температурасы 20 °C-тан жоғары болса, IP32 қорғаныс дәрежесі бар жәшіктердің номиналды жұмыс тогы әрбір 10 °C үшін 5%-ға азайтылуы тиіс. IP54 дәрежесі бар жәшіктер үшін ток 20%-ға азаяды.

Құрылымы:

НКУ – бұл металл корпусқа орнатылған монтаж тақтасы бар стационарлық төмен кернеулі жинақты құрылғылар. Тақтада қажетті аппаратуралар орналастырылады. НКУ құрылымы коммутациялық аппарат пен жәшік есігі арасында блоктау механизмін қамтамасыз етеді — коммутациялық аппарат қосулы кезде есікті ашу тек блоктауды бұзу арқылы мүмкін болады. Қосу мен ажырату — корпус бүйіріндегі рычаг арқылы орындалады.

НКУ-ны пайдалану тұтынушылардың электр қондырғыларын техникалық пайдалану ережелеріне сәйкес жүргізілуі тиіс. Коммутациялық аппаратты қосу және ажырату — жәшік есігі жабық күйде ғана орындалуы керек. Жәшік корпусы ГОСТ 12.2.007.0-75 талаптарына сәйкес жерге қосылуы тиіс.

УВН шкафтарында осы шкафқа қатысы жоқ сымдар мен кабельдерді жүргізуге жол берілмейді. Ерекше жағдайларда, егер бұл талапты орындау монтажды немесе құрылымды едәуір күрделендірсе, мұндай сымдар мен кабельдерді құбырлармен немесе қораптармен жүргізуге рұқсат етіледі.
